BELEC IN-SPECT

BELEC IN-SPECT

IMG_1161

Belec IN-SPECT - это компактный настольный стационарный спектрометр для анализа Металла.

Сочетает в себе свойства комплексного лабораторного Спектрометра в сжатом виде.



Особенности продукта

  • Высокая эффективность за счет использования новейших 6GSO систем (6th Generation Spectrometer Optic System)
  • Новые, высококачественные детекторы, специально разработанные для использования в спектральном анализе;
  • Удобная конструкция;
  • Низкие пределы обнаружения;
  • Превосходная точность;
  • Простое в использовании программное обеспечение Belec Win 21;
  • Интегрированная динамическая база данных Материалов;
  • Хорошо доступная стойка Искры для больших образцов.



Технические данные

Оптика:

  • Оптическая система базируется на схеме Пашен-Рунге;
  • Диаметр круга Роуланда (фокусное расстояние)  300мм;
  • Полезная длина волны 145-410 nm;
  • Дифракционная решетка 3600 штрихов/мм;
  • Обратная линейная дисперсия 0,9 nm/mm$
  • Ударопрочный;
  • Детекторы с регулируемой температурой и входными окнами в зависимости от длины волны;
  • Встроенное шумоподавление;
  • Ширина вх.щели 7 мкм;
  • Первый базовый модуль полностью откалиброван и может быть расширен практически до любого количества базовых модулей;
  • Встроенная система очистки инертных газов;
  • Опционально оснащается вакуумной оптикой вместо инертного газобаллонного корпуса.



Возбуждение искры:

  • Искровой источник возбуждения спектра 400 Гц;
  • Униполярная разрядка;
  • Параметры для предварительной Искры и интеграции регулируются  отдельно;
  • Возможность выбора частоты воспламенения из программы;
  • Энергия возбуждения выбирается из программы;
  • Напряжение 20 кВт



Стойка искры:

  • Аргоновая промывка для точного анализа - состояние Искры заземлено и свободно доступно с 10-мм Отверстием для всех Образцов;
  • Керамическая крышка с отверстием 4 мм и более;
  • Адаптеры для проводов, труб и др. мелких деталей;
  • Износоустойчивый вольфрамовый электрод;
  • Давление образца пневматическое;
  • Поток аргона 0,1 л/мин. В режиме ожидания, 2 л/мин. Во время анализа;
  • Низкие эксплуатационные расходы



Электроника:

  • 10 Декторов по 3648 пикселей, ширина 7 мкм;
  • Отдельная плата   AD- конвертер  для каждого детектора на мультиканальной плате в сочетании с высокоскоростным USB-адаптером;
  • Встроенное шумоподавление;
  • Любое количество каналов настраивается для нескольких баз;
  • Стабилизация температуры при токе 0,1 °С



Размеры и вес:

  • Ширина 775 мм;
  • Высота 380 мм;
  • Глубина 600 мм плюс 155 мм искровой стенд;
  • Анализатор 69 кг плюс монитор и клавиатура.



Аксессуары

Переходник провода для стойки искры

IMG_1154

В устройстве Belec IN-SPECT имеется стойка Искрообразователя в качестве опорной поверхности для анализируемого Образца. В случае, если размер и форма образца не покрывают Отверстие измерительной камеры, смоченной аргоном, используются полезные адаптеры, обеспечивающие наилучшую точность Анализа. С помощью центрирующей Призмы соответствующие адаптеры фиксируются на Подставке.

С интервалами 0,5 мм проводы диаметром от 2 мм до 12 мм можно анализировать с помощью  комплекта проводного Адаптера. При этом провода зажимаются вертикально в адаптер и фиксируются с помощью центрирующей Призмы для обеспечения оптимальной тестовой Ситуации.

Для более тонких проводов диаметром до 0,5 мм или диаметром от 0,5 мм до 2 мм также используются проволочные адаптеры. Они вставляются в адаптер горизонтально и поэтому могут быть легко проанализированы.

Переходник трубы для стойки искры

IMG_1155

Трубчатые адаптеры с нормированными внешними диаметрами Труб доступны для стендов Искры и могут быть использованы в различных размерах. Различные адаптеры легко заменяются, что делает их максимально гибкими для оператора.

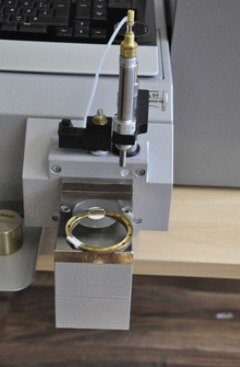

Адаптер  для мелких деталей

IMG_1156

Адаптер используется для мелких деталей,  таких  например, как для анализа шаров. С помощью собственной вакуумной системы для проботбора могут быть проверены даже мелкие детали.

Специальная функция Подходит для различных применений. Мелкие детали могут быть проанализированы с помощью специальных вставок, начиная с минимального размера 4 мм в диаметре. Особо прочная керамическая вставка используется для анализа образцов с небольшим поперечным сечением.

Для устройств с различными основаниями, например, применяется накладка из нержавеющей стали. Эффект памяти может быть уменьшен путем замены вставки.
